商城七彩頂

2019-7-13

板材常規顏色 Color

插接板 7 層菱形結構 7 layers of diamond structure

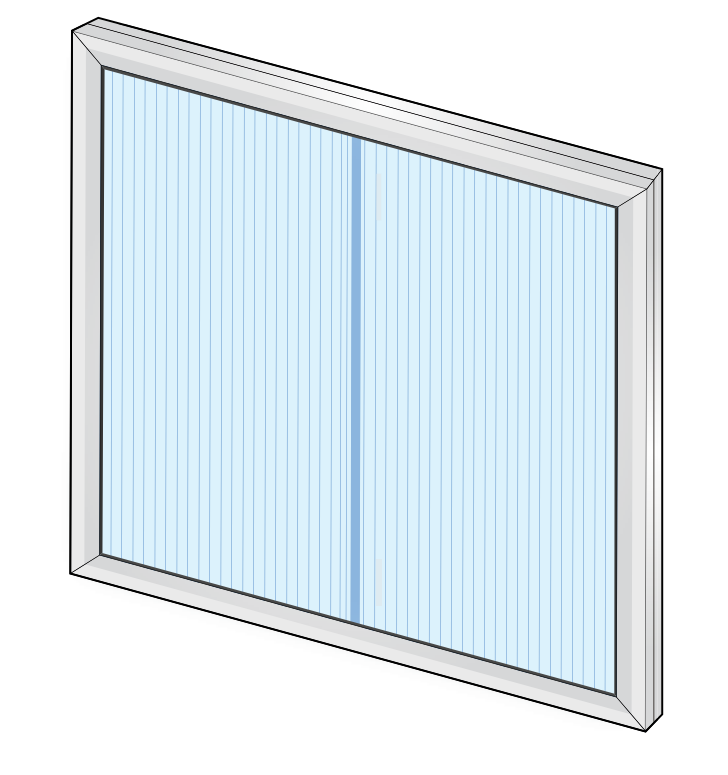

安裝軸測效果圖

Lnstallation of axisymmetric effect map

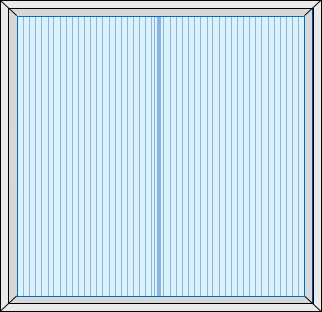

安裝正面效果圖

Lnstall Positive Effects

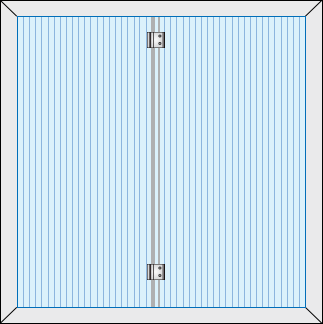

安裝背面效果圖

Lnstall back effect diagram

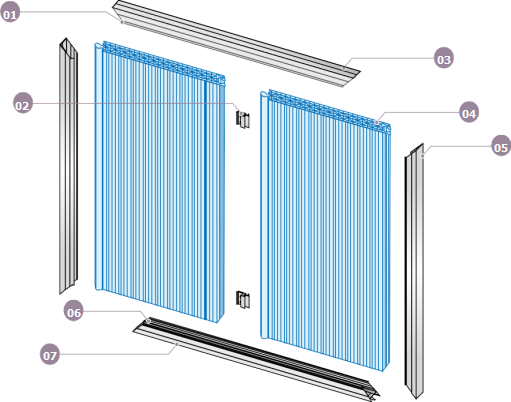

安裝爆炸效果圖 Lnstall explosive effect chart

1、鋁型材插件

2 、鋁型材固定座

3、鋁型材上框

4、 40mm 插接板

5 、鋁型材立框

6、三元乙丙橡膠條

7 、鋁型材下框

插件固定效果圖

Plug fied effect diagram

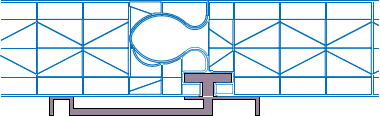

安裝剖面效果圖

Lnstall section effects

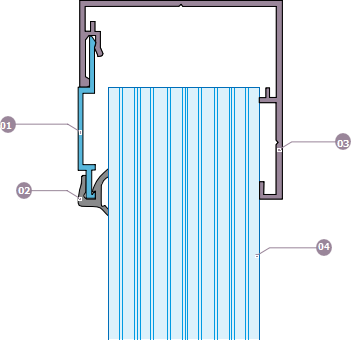

安裝上框效果圖

Lnstall box effecfs

1 、鋁型材插條

2 、三元乙丙橡膠條

3 、50mm 鋁型材上框

4 、40mm 插接板

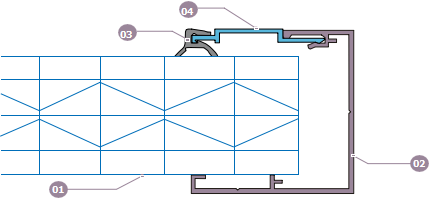

安裝豎框效果圖

Lnstall vertical framme effect diagram

1、 40mm 插接板

2 、50mm 鋁型材上框

3 、三元乙丙橡膠條

4 、鋁型材插件

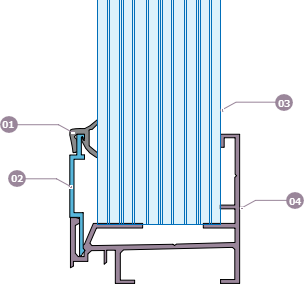

安裝下框效果圖

Lnstall box effects

1 、三元乙丙橡膠條

2 、鋁型材插件

3 、40mm 插接板

4 、50mm 鋁型材下框

PC 插接板標準參數

PC Standard parameters of plug board

型號 model number	參數 parameter
厚度 thickness	40mm
重量 weight	4.8kg/m2
透光率 light transmittance	55％
熱導系數(U 值) Heat conduction coefficient (U value)	1.1W/m2·k
尺寸規格 dimensions	寬度 width：500mm 長度 length：6m/1.2m
線性膨脹系數 coefficient of linear expansion	10ˉ?/°C
溫度范圍 temperature range	-50°C～+120°C
曲服拉伸強度 tensile strength	62 Mpa
斷裂延伸率 Fracture elongation	>80％

插接板其特點是安裝極為簡單，適用于幕墻及室內隔斷，外觀簡潔美觀，同時能提供優秀的保溫隔熱效果。這種內連接方法不需要垂直輪廓線，因而減少成本并增加美感。同時由于自重較輕，作為保溫類的墻體較為適合，同時對結構印刷圖案及文字，能很好的實現多種建筑效果。

The plug board is characterized by simple installation, suitable for curtain wall and indoor partition, simple and beautifulappearance, and can provide excellent thermal insulation effect. This internal connection The method does not requirevertical contours, thus reducing costs and increasing aesthetic sense. At the same time, because of the light weight, thewall as insulation is more suitable, and the structure printing Pattern and text, can achieve a variety of architectural effects.
